Jenis-Jenis Topologi Jaringan Komputer
Topologi Bus Topologi jaringan bus banyak digunakan di awal perkembangan jaringan komputer karena relatif sederhana dibandingkan dengan topologi lainnya. Kabel yang digunakan adalah kabel koaksial dengan jarak jangkauan maksimum 185 meter.Topologi bus menyediakan satu saluran untuk komunikasi semua perangkat, sehingga setiap perangkat harus bergantian menggunakan saluran tersebut. Dengan kata lain, hanya ada dua perangkat yang dapat berkomunikasi dalam suatu saat. Artinya, hanya satu komputer yang dapat mengirimkan data ke dalam jaringan hingga diterima oleh komputer yang dituju. Oleh karena itu, jumlah komputer sangat mempengaruhi kinerja jaringan. Semakin banyak jumlah komputer, semakin banyak pula komputer yang menunggu giliran untuk bisa mengirim data. Efeknya, unjuk kerja jaringan akan menjadi lambat.
Keuntungan Topologi Bus
- Biaya murah karena tidak membutuhkan peralatan hub/switch yang harganya mahal.
- Hemat kabel.
- Tata letak kabel sederhana.
- Mudah dikembangkan ketika akan menambahkan komputer baru.
- Rentan akan kesalahan (error). Jika salah satu simpul jaringan rusak, semua komputer dalam jaringan menjadi tidak bisa diakses.
- Tingkat kehandalannya paling rendah, sehingga tidak sesuai untuk jaringan dengan jumlah komputer yang banyak.
- Kepadatan lalu lintas data di dalam jaringan tinggi.
- Sulit mendeteksi kesalahan karena harus mengecek semua node di jaringan.
- Diperlukan repeater (penguat data) bila menggunakan kabel yang cukup panjang.
Topologi Token Ring
Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap node mempunyai tingkatan yang sama. Jaringan juga disebut sebagai loop karena data dikirimkan ke setiap node dan setiap informasi yang diterima akan diperiksa alamatnya apakah data itu untuknya atau bukan.- Mudah dibuat.
- Hemat kabel, bahkan lebih hemat bila dibandingkan topologi bus.
- Peka akan adanya kesalahan, jika ada satu simpul dalam jaringan rusak, maka semua komputer dalam jaringan tidak bisa diakses (sama seperti topologi bus).
- Pengembangan jaringan lebih kaku. Karena simpulnya berupa lingkaran tertutup, maka akan cukup merepotkan untuk menambah komputer baru.
- Tidak sesuai untuk jaringan dengan jumlah komputer yang banyak.
Topologi Bintang (Star)
Dalam topologi ini ada kontrol terpusat yang disebut hub atau switch. Hub dan switch akan meneruskan data yang dikirim suatu komputer sehingga sampai di komputer yang dituju. Oleh karena itu, hub dan switch dalam jaringan komputer sering disebut konsentrator.- Paling fleksibel dan tidak mudah mengalami error.
- Pengubahan jaringan sangat mudah dan tidak mengganggu bagian jaringan lain.
- Kemudahan deteksi dan isolasi kesalahan/ kerusakan. Jika error terjadi pada satu simpul, jaringan masih tetap hidup karena koneksi tidak terputus.
- Kemudahan pengelolaan jaringan sehingga cocok untuk digunakan pada jaringan dengan jumlah komputer yang banyak.
- Boros kabel.
- Perlu penanganan khusus dan biaya yang mahal untuk menyediakan hub atau switch sebagai pusat jaringan yang mengatur lalu lintas data.
- Kontrol terpusat (hub) menjadi elemen kritis karena mendapat beban yang besar.

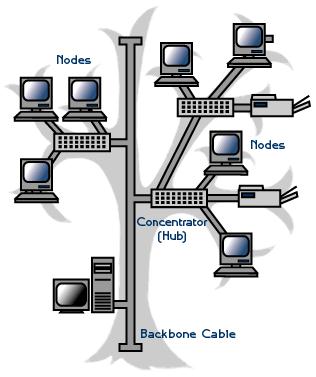

Gambar 4 : Prinsip Kerja Topologi Tree
Topologi
pohon adalah pengembangan atau generalisasi topologi bus. Media
transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.
Kelebihan topologi tree :
- Memungkinkan untuk memiliki jaringan point to point
- Mengatasi keterbatasan pada topologi star, yang memiliki keterbatasan pada titik koneksi hub.
- Topologi tree membagi seluruh jaringan menjadi bagian yang lebih mudah diatur
- Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.
Kekurangan topologi tree :
- Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan.
- Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan.
- Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya, termasuk di dalamnya adalah tata letak ruangan.
- HUB menjadi elemen kritis.
Topologi Mesh
Gambar 5 : Prinsip Kerja Topologi Mesh
Topologi
Mesh adalah topologi yang tidak memiliki aturan dalam koneksi. Karena
tidak teratur maka kegagalan komunikasi menjadi sulit dideteksi, dan ada
kemungkinan boros dalam pemakaian media transmisi. setiap perangkat
Setiap prrangkat terhubung secara langsung ke perangkat lainnya yang ada
di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat
dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated
links).
Kelebihan topologi mesh :
- Dapat berkomunikasi langsung dengan perangkat tujuan.
- Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat. Satu link di gunakan khusus untuk berkomunikasi dengan komputer yang di tuju.
- Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
- Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
Kekurangan topologi mesh :
- Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya.
- Instalasi dan konfigurasi lebih sulit karena komputer yang satu dengan yang lain harus terkoneksi secara langsung.
- Biaya yang besar untukmemelihara hubungan yang berlebih.
